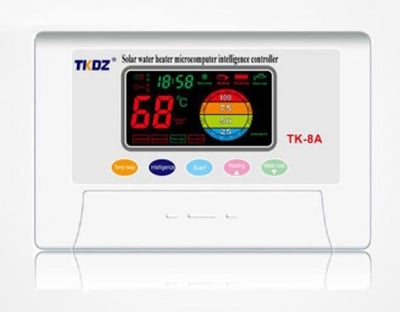

Контролер, EMDE-Solar, TK-8A за слънчев колектор без налягане

TK-8A е електронен интелигентен контролер за управление на соларен бойлер/слънчев колектор за битова гореща вода. Той следи температурата и нивото на водата и може автоматично да управлява допълването на вода и електрическия нагревател.

Основни функции:
 Измерване на температурата – показва температурата на водата в бойлера, обикновено в диапазон 0–99°C.
Контрол на нивото на водата – следи количеството вода в резервоара и показва нивото на дисплея.
Автоматично пълнене – при спадане на нивото контролерът може да отвори електромагнитния клапан и да допълни вода до предварително зададеното ниво.
Електрическо отопление – управлява нагревателя, когато температурата на водата е недостатъчна.
 Поддържане на постоянна температура – може да включва нагревателя автоматично, за да достигне зададената температура.Програмиране по час – позволява задаване на определени часове за пълнене и отопление.
Интелигентен режим – контролерът може автоматично да управлява отоплението според температурата и зададените параметри.
Защити – има функции за защита при прекалено висока температура, препълване, недостатъчно количество вода и други аварийни състояния.
 Памет – някои версии запазват настройките при прекъсване на електрозахранването.

Основни настройки:

При различните версии на TK-8A менюто може да е малко различно, но обикновено се настройват:


1. Часовник
Задава се текущият час, който се използва за автоматичните програми.


2. Зададена температура
Избира се температурата, до която електрическият нагревател трябва да загрее водата. При една от версиите диапазонът е 30–80°C.


3. Зададено ниво на водата
Може да се избере например 50%, 75% или 100%, според конкретната версия на контролера.


4. CONSTANT LEVEL – постоянно ниво
Когато тази функция е включена, контролерът автоматично допълва вода, когато нивото спадне под зададеното.


5. CONSTANT TEMP – постоянна температура
Контролерът включва електрическия нагревател при необходимост, за да достигне зададената температура.


6. WATER LOAD – програмно пълнене
Позволява задаване на часове, в които бойлерът автоматично да бъде допълнен с вода.


7. HEATING – програмно отопление
Позволява задаване на часове, в които електрическият нагревател да се включва.


Важно !
TK-8A работи с 220 V и управлява електрически нагревател (1500W ), затова свързването и ремонтът трябва да се извършват при изключено захранване и от квалифициран човек. Конкретните мощности и клеми зависят от версията на контролера.
